Balansiranje mreže
FCR je ključna usluga u elektroenergetskoj mreži osmišljena za održavanje stabilnosti sistema automatskim odgovaranjem na odstupanja frekvencije. Djeluje kao prva linija obrane kada je narušena ravnoteža između opskrbe i potražnje za električnom energijom, poput naglog gubitka proizvodnje energije ili naglog porasta potražnje.
Po čemu se FCR razlikuje?
Rezerva za sprečavanje odstupanja frekvencije (FCR) ključna je za održavanje stabilnosti mreže, zahtevajući precizne i brze mogućnosti odziva. Za razliku od drugih primjena koje se mogu usredotočiti na optimizaciju ili integraciju energije, FCR zahteva visoko specijaliziranu tehnologiju i složene algoritme kako bi se mreža u stvarnom vremenu održala balansiranom. Složenost upravljanja FCR-om može biti zastrašujuća, ali upravo je u tome naša prednost.
Naše gotovo FCR rešenje
U FFD Power pojednostavljujemo složenost rezerve za sprečavanje odstupanja frekvencije (FCR) isporukom potpuno integriranog, gotovog rešenja osmišljenog za brzu implementaciju i pouzdan odgovor mreže.
Naše FCR rešenje kombinira:
PowerSync EMS – naš napredni sistem za upravljanje energijom za upravljanje i optimizaciju u stvarnom vremenu
SCADA konfiguracija – prilagođena za povezivanje s PCS-om kompanije Kehua i vanjskim mrežnim sistemima
Kehua sistem za pretvorbu energije (PCS) – performanse brzog odziva provjerene u mreži
FFD BESS – paralelna komunikacijska arhitektura putem TCP/IP protokola, omogućujući brzu i preciznu komunikaciju s EMS-om TSO-a
Ova arhitektura osigurava vreme odziva kraće od sekunde i precizno reguliranje frekvencije, zadovoljavajući najstrože tehničke zahtjeve za FCR.
Osim hardvera i upravljačkih sistema, pružamo:
Unaprijed instaliran softver sistema
Potpunu inženjersku dokumentaciju
Detaljan popis materijala projekta (BOM)
Dizajn rasporeda i priključne nacrte
Unaprijed konfigurirane postavke za usklađenost s FCR-om
Ovo gotovo rešenje omogućuje našim partnerima jednostavnu i sigurnu implementaciju FCR-a, štedeći vreme i smanjujući rizike pri puštanju u pogon.
Paket FCR kompanije FFD Power osmišljen je kako bi:
Zadovoljio sve relevantne mrežne kodekse
Podržao ključne funkcije stabilnosti mreže
Osigurao neprimjetnu integraciju u složena mrežna okruženja
Rasponi frekvencije
47,5 Hz – 49,0 Hz: Radi dulje od 30 minuta. U ovom niskofrekventnom rasponu, sistem može kontinuirano pružati podršku delatnom snagom kako bi spriječio daljnji pad frekvencije i osigurao vreme za oporavak sistema.
49,0 Hz – 51,0 Hz: Neograničen rad. Ovo je normalan raspon mrežne frekvencije, gde sistem može kontinuirano pružati usluge regulacije frekvencije radi održavanja stabilnosti.
51,0 Hz – 51,5 Hz: Radi dulje od 30 minuta. U ovom visokofrekventnom rasponu, sistem apsorbira višak delatne snage kako bi spriječio prekomjernu frekvenciju i amortizirao mrežu.
Otpornost na stopu promjene frekvencije (RoCoF)
FFDPOWER BESS može održavati rad priključen na mrežu dok podnosi RoCoF do 1,7 Hz/s. Ova tolerancija omogućuje sistemu odgovor na nagle velike ispade generatora ili nagle promjene opterećenja, sprječavajući odspajanje i poboljšavajući otpornost mreže tokom ozbiljnih fluktuacija frekvencije.
Način ograničene osjetljivosti na frekvenciju – visoka frekvencija (LFSM-O)
Regulacija delatne snage: Kada frekvencija odstupi izvan neosjetljivog raspona (50,2–50,5 Hz), BESS pruža regulaciju delatne snage, osiguravajući da se dinamičko upravljanje odvija samo izvan raspona manjih fluktuacija.
Konfigurabilne postavke statizma: Postavke statizma delatne snage podesive su od 0,1% do 12% putem EMS-a, omogućujući fleksibilan odgovor za razne mrežne uslove.
Brzo vreme odziva: Pretvarač odgovara u manje od 500 milisekundi, pružajući brzu i pouzdanu podršku mreži tokom događaja prekomjerne frekvencije.
LFSM-O rad: Sistem prilagođava izlaz ili apsorpciju na temelju frekvencije. Smanjuje snagu tokom prekomjerne frekvencije i povećava apsorpciju do pune napunjenosti, održavajući stabilan rad uz fleksibilno prebacivanje između načina rada.
Upravljanje energijom: BESS apsorbira energiju dok se ne dosegne puni kapacitet, sprječavajući prekomjerno punjenje. TSO-i mogu propisati nastavak apsorpcije tokom događaja visoke frekvencije.
Upravljanje prijelazima: Različite postavke statizma i glatki prijelazi osiguravaju stabilnu ravnotežu snage tokom prelaska između načina apsorpcije i oslobađanja.
Način ograničene osjetljivosti na frekvenciju – niska frekvencija (LFSM-U)
Regulacija delatne snage: BESS odgovara na događaje podfrekvencije izvan konfigurabilnog neosjetljivog raspona (49,8–49,5 Hz), pružajući precizno upravljanje za stabilnost mreže.
Konfigurabilne postavke statizma: Postavke statizma podesive su od 0,1% do 12%, osiguravajući usklađenost s mrežnim zahtjevima.
Brzo vreme odziva: Sistem reagira unutar 500 milisekundi, sprječavajući kaskadne kvarove i stabilizirajući mrežu.
LFSM-U rad: BESS apsorbira snagu tokom oporavka frekvencije i prelazi u način pražnjenja po potrebi. Povećava izlaz tokom pada frekvencije kako bi stabilizirao mrežu.
Upravljanje energijom: Pražnjenje se nastavlja do potpunog iscrpljenja, s opcijama TSO-a za produljenu podršku.
Prijelazi između načina rada i ograničenja kapaciteta: BESS upravlja glatkim prijelazima i pridržava se ograničenja energetskog kapaciteta, osiguravajući siguran rad.
Automatsko odspajanje: Ako se sistem ne može isprazniti pre aktivacije UFLS-a na 49 Hz, odspaja se kako bi spriječio daljnju nestabilnost.
Standardizirana primarna regulacija frekvencije (FSM)
Odziv delatne snage: BESS prilagođava izlaz prema parametrima TSO-a, s nultom mrtvom zonom ili standardnim postavkama kako bi se osigurao trenutan odgovor na promjene frekvencije.
Parametri odziva: Minimalna varijacija je 10% nazivne snage, s podesivom mrtvom zonom (0–200 mHz) i statizmom (0,1–12%).
Regulacija snage: Smanjuje izlaz tokom porasta frekvencije i povećava izlaz tokom pada, efikasno upravljajući protokom snage i stabilnošću mreže.
Nagle promjene i skokovi frekvencije: Sistem se prilagođava brzim promjenama, održavajući stabilnost i izbjegavajući fluktuacije.
Vreme odziva: Početna reakcija je <500 ms, s potpunim podešavanjem dovršenim u 30 sekundi.
aFRR sposobnost: Podržava kontinuirana podešavanja delatne snage za automatsku rezervu za obnovu frekvencije, obnavljajući energetski kapacitet unutar 2 sata uz održavanje regulacije tokom hitnih situacija.
Daljinsko upravljanje i upravljanje delatnom snagom
Daljinsko uključivanje/isključivanje: EMS omogućuje operaterima daljinsko pokretanje ili zaustavljanje BESS-a. Delatna snaga zaustavlja se unutar 5 sekundi od naredbe.
Podešavanje delatne snage: Izlaz se može izmijeniti unutar 10 sekundi nakon primitka naredbi, podržavajući fleksibilno EMS upravljanje.
Regulacija: Podržana su i daljinska i ručna podešavanja. Učešće u FCR-u osigurava usklađenost s vremenima aktivacije koje definira TSO, održan izlaz od najmanje 60 minuta i precizno održavanje zadane vrednosti.
Mjerenje i prijenos: Ključni parametri mjere se s rezolucijom od ≤1 sekunde i prenose u stvarnom vremenu radi nadzora.
Automatsko povezivanje i ponovno povezivanje
Automatsko ponovno povezivanje: BESS se ponovno povezuje kada je frekvencija 49,9–50,1 Hz, a napon 0,9–1,1 pu. Minimalno kašnjenje od 60 sekundi osigurava stabilnu ponovnu sinkronizaciju.
Kontrola stope porasta: Porast delatne snage ograničen je na ≤20% od Pmax po minuti. Alternativni uslovi ponovnog povezivanja mogu se konfigurirati sporazumima s TSO/DSO.
Umjetna inercija
Funkcija virtualne inercije: BESS oponaša inerciju sinkronog generatora putem tehnologije pretvarača, stabilizirajući mreže s visokim udjelom obnovljivih izvora.
Upravljački sistem: Konfigurabilan prema TSO-u, osiguravajući efikasan i brz doprinos virtualne inercije.
Paralelni rad: Podržava stabilnost mreže tokom brzih odstupanja frekvencije s unaprijed postavljenim razinama.
Otpornost na kratki spoj
Prolazak kroz kvar (FRT): LVRT i HVRT sposobnosti omogućuju sistemu da ostane priključen tokom propada napona ili strujnih udara.
Doprinos struji kvara: EMS ograničava struju kvara na sigurne raspone, štiteći i mrežu i sistem.
Brza zaštita i oporavak: Brzo otkrivanje kvara i zaštita osiguravaju nesmetan nastavak normalnog rada nakon uklanjanja kvara, održavajući kontinuiranu opskrbu energijom.
Usklađenost parametara: Dubina propada napona, trajanje i ograničenja struje slijede lokalne mrežne kodekse i zahtjeve TSO-a.
Preporučeni proizvodi
Prikaz slučaja

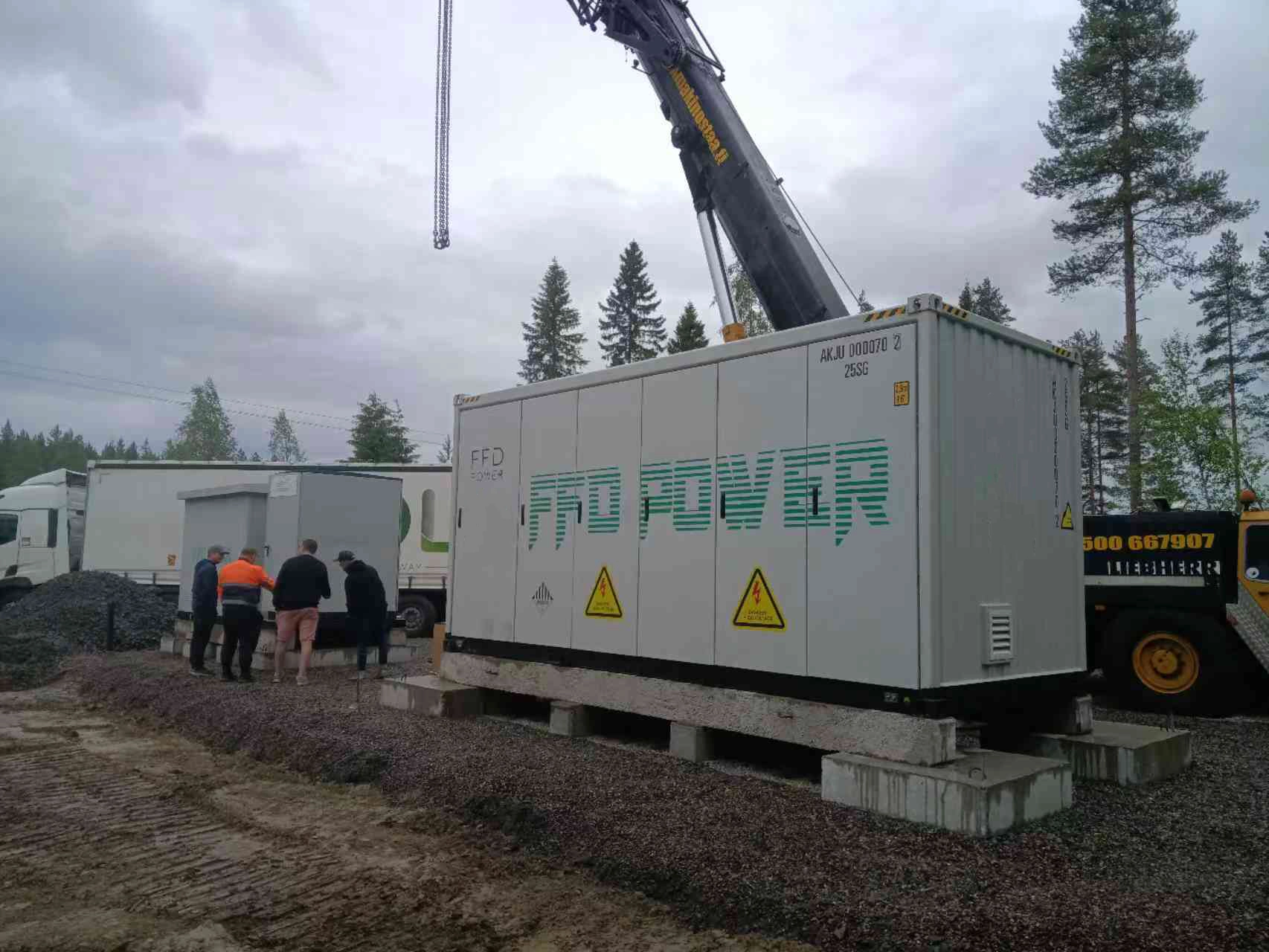

Finska - projekt smanjenja vršnog opterećenja i regulacije frekvencije na strani mreže od 27,5MW/55MWh
Smješten u Finskoj, ovaj projekt uključuje implementaciju 2,5MW/5MWh sistema za skladištenje energije na strani mreže, osmišljenog za pružanje usluga smanjenja vršnog opterećenja i rezerve za sprečavanje odstupanja frekvencije (FCR). Sistem radi u ekstremno hladnoj klimi, sa zimskim temperaturama koje padaju do -35°C, predstavljajući značajne tehničke i operativne izazove.
Projekt usvaja strategiju modularne implementacije. Nakon uspješno dovršene i puštene u pogon Faze I, Faza II trenutno je u izgradnji, dodajući 10 dodatnih jedinica iste specifikacije. Nakon dovršetka, cijeli sistem dosegnut će ukupni kapacitet od 27,5MW/55MWh, formirajući veliku energetsku stanicu za skladištenje energije na strani mreže koja poboljšava fleksibilnost i otpornost mreže.
Osnovna primjena: rezerva za sprečavanje odstupanja frekvencije (FCR)
Za razliku od tradicionalnih primjena pomicanja energije, FCR zahteva precizne mogućnosti odziva u stvarnom vremenu i sofisticirane upravljačke algoritme. Ovaj projekt integrira visokoefikasni upravljački sistem optimiziran za učešće u FCR-u na nordijskom tržištu balansiranja:
Dinamički odziv na razini milisekundi za stabilizaciju odstupanja frekvencije
Višeslojni ugrađeni algoritmi raspoređivanja koji osiguravaju točnost i pouzdanost
Hibridna arhitektura koja kombinira rubno računalstvo i centralizirano upravljanje za inteligentnu prilagodbu
Inženjering za ekstremnu hladnoću
Sistem je posebno projektovan za kontinuirani rad u arktičkim uslovima ispod nule, sa sledećim prilagodbama:
Sistemi za upravljanje toplinom baterije s integriranim grijanjem i izolacijom za održavanje performansi i sigurnosti ćelija
Industrijska elektronička oprema odabrana za pouzdan rad ispod -35°C
Validacija niskih temperatura na razini cijelog sistema osigurava cjelogodišnju operativnu stabilnost
Značaj projekta
Kao vodeći projekt u sjevernoj Europi koji kombinira FCR i smanjenje vršnog opterećenja, ova instalacija dokazuje tehničku izvedivost i komercijalnu vrednost skladištenja energije u regijama s hladnom klimom. Takođe služi kao ponovljiv referentni model za buduće projekte skladištenja energije na strani mreže koji sudjeluju na tržištima pomoćnih usluga diljem Europe.
