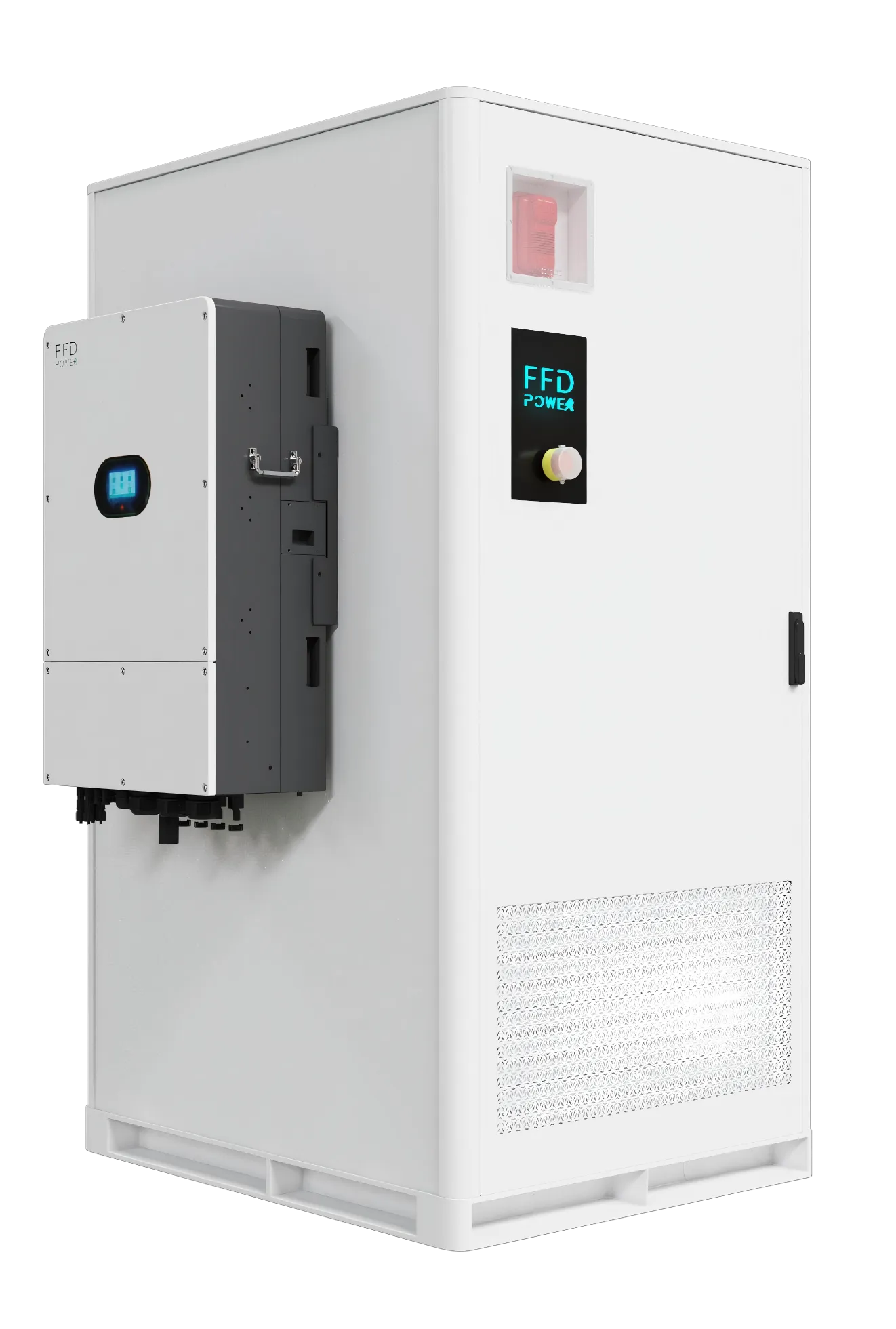

BESS s hibridnim pretvaračem
je potpuno integrirani sistem za skladištenje električne energije baterijama (BESS)
Sistem kombinira litijsko baterijsko skladištenje visoke gustoće, PCS, BMS, inteligentno EMS upravljanje, visokonaponski razdelnik, protivpožarnu zaštitu, upravljanje toplinom i SCADA povezivost — sve fabrički projektovano i isporučeno kao gotova kabinetska jedinica spremna za uporabu.
60kW / 261 kWh
Zašto Galaxy 261L+60kW hibridni pretvarač?
Galaxy 261L+60kW hibridni pretvarački sistem sadrži inteligentni sistem protivpožarne zaštite, koji kombinira RS311 detektor dima i temperature, QRR0.15G/S-PFK termokemijski aerosolni uređaj za gašenje i zvučno-svetlosni alarm za rano i precizno otkrivanje požara, trenutno upozorenje te brzo i efikasno gašenje. Kompaktan, brzo delujući, jednostavan za održavanje i visoko prilagodljiv, ovaj sistem osigurava sveobuhvatnu sigurnost i stabilan rad sistema za skladištenje energije.
Galaxy 261L+60kW hibridni pretvarački sistem integrira vlasnički ANY PORT SCADA sistem kompanije FFD POWER, omogućujući paralelnu komunikacijsku arhitekturu između lokalnih i udaljenih upravljačkih jedinica. Spajanjem Siemens PLC-a, PCS-a, BMS-a i sučelja TSO-a (operatora prijenosnog sistema) na jedinstveni pristupnik, sistem može istovremeno podržavati lokalnu upravljačku logiku i daljinsko upravljanje. Uz to, Siemens PLC osigurava da lokalne sigurnosne blokade i upravljačka logika ostanu potpuno funkcionalne i sigurne. Ova arhitektura jamči i brz vanjski odziv i snažnu lokalnu pouzdanost.
Galaxy 261L sistem podržava neprimjetnu integraciju vanjskog hibridnog pretvarača, nudeći plug-and-play priključak na sve-u-jednom kabinet za skladištenje energije. Modularni dizajn vanjskog pretvarača izbjegava složeno ožičenje na terenu, smanjuje vreme instalacije i omogućuje fleksibilno postavljanje kako bi se prilagodio ograničenjima lokacije. Ova konfiguracija minimizira zauzeće prostora, pojednostavljuje implementaciju i osigurava brzo puštanje u pogon uz očuvanje pouzdanosti i performansi sistema.
Galaxy 261L+60kW hibridni pretvarački sistem podržava neprimjetno prebacivanje između mrežnog i otočnog načina rada, osiguravajući neprekinuto napajanje kritičnih potrošača. Omogućuje paralelno povezivanje do osam jedinica, pružajući veću fleksibilnost za zadovoljavanje različitih zahtjeva kapaciteta i redundancije. S maksimalnim PV ulazom od 100 kW, sistem omogućuje efikasnu solarnu integraciju, čineći ga idealnim rešenjem za mikromreže, komercijalne objekte i hibridne primjene obnovljive energije.
Parametri sistema
Glavni parametri sistema s različitim opcijama
261 kWh, sastavljeno od 5 tekućinski hlađenih baterijskih paketa
CE
IEC 62619
IEC 63056
UL 9540A
UN 38.3
MSDS
60 kW, izlazni napon 380V/400V, 50/60 Hz
CE
IEC 62109
IEC 50549
VDE 4105
VDE 4110
VDE 4120
Komunikacijski protokol upravljanja: Modbus TCP/IP, IEC 61850
ISO 27001
