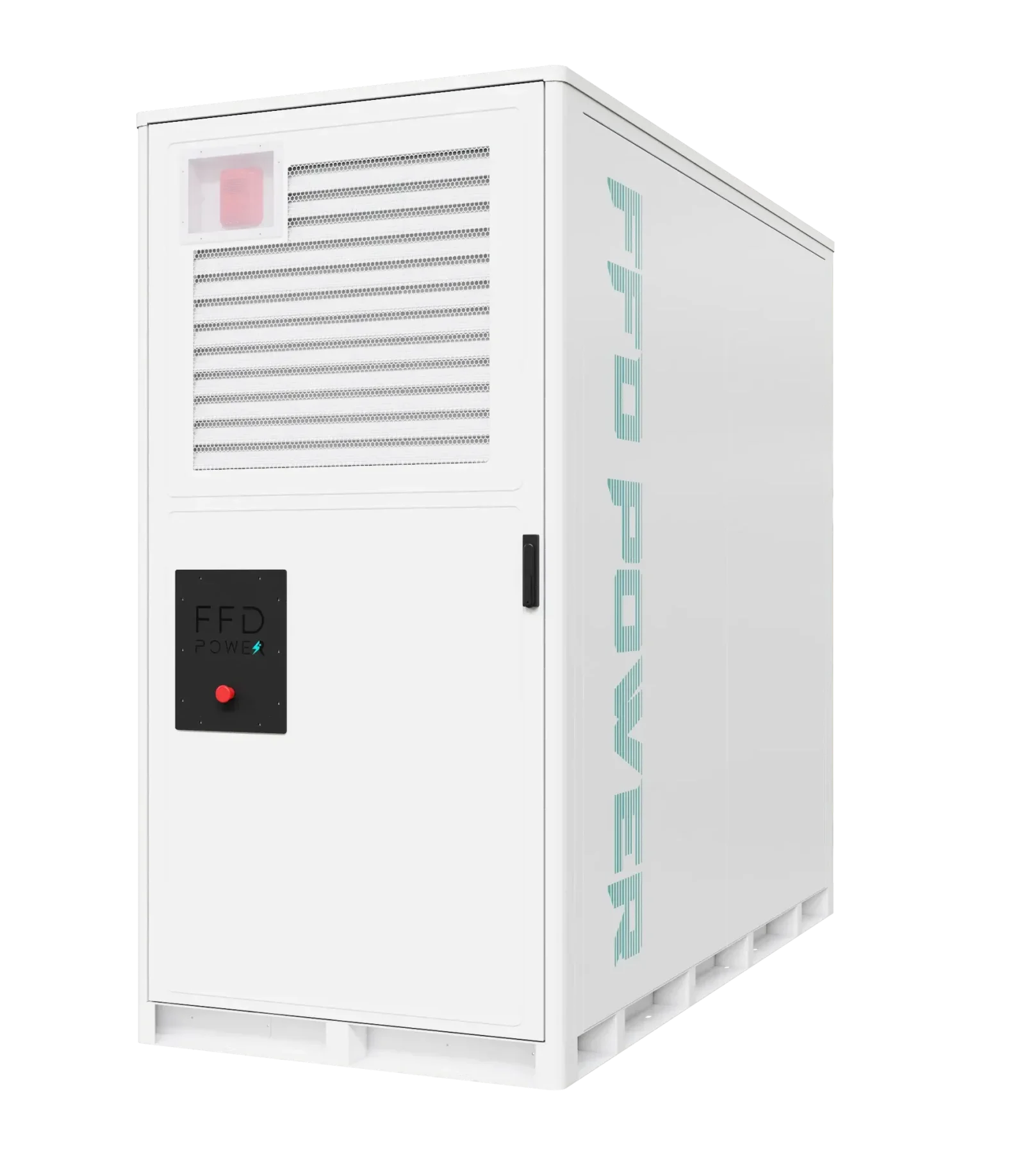

All-in-One sistem za skladištenje energije
je DC spojeni sistem za skladištenje energije u baterijama za 690V i 800V PV elektrane
Sistem kombinira 418 kWh tekućinski hlađeni baterijski kabinet, dvosmjerno DC/DC upravljanje, BMS, inteligentnu EMS koordinaciju, protivpožarnu zaštitu, upravljanje toplinom i SCADA povezivost u praktično skladišno rešenje na DC strani. Osmišljen je za nove i postojeće PV elektrane koje koriste 690V ili 800V platforme pretvarača, pomažući u oporavku ograničene solarne energije, poboljšanju vlastite potrošnje i dodavanju skladištenja postojećem PV pretvaraču.
210 kW / 418 kWh
Zašto Galaxy 418L DC spojeni ?
Galaxy 418L DC spojeni sistem za skladištenje energije sadrži inteligentni sistem protivpožarne zaštite, koji kombinira RS311 detektor dima i temperature, QRR0.15G/S-PFK termokemijski aerosolni uređaj za gašenje i zvučno-svetlosni alarm za rano i precizno otkrivanje požara, trenutno upozorenje te brzo i efikasno gašenje. Kompaktan, brzo delujući, jednostavan za održavanje i visoko prilagodljiv, ovaj sistem osigurava sveobuhvatnu sigurnost i stabilan rad sistema za skladištenje energije.
Galaxy 418L DC spojeni sistem za skladištenje energije integrira vlasničku ANY PORT SCADA platformu kompanije FFD POWER kako bi koordinirao EMS, BMS, DC/DC kontroler i sučelja na razini lokacije putem jedinstvene komunikacijske arhitekture. Ovo omogućuje pouzdano lokalno upravljanje, daljinski nadzor i fleksibilnu operativnu logiku za punjenje putem PV-a, raspoređivanje baterije i zaštitu sistema. Uz to, Siemens PLC osigurava da lokalne sigurnosne blokade i upravljačka logika ostanu potpuno funkcionalne i sigurne. Ova arhitektura jamči i brz vanjski odziv i snažnu lokalnu pouzdanost.
Galaxy 418L DC spojeni sistem za skladištenje energije optimiziran je za praktičnu implementaciju u projektima dogradnje srednjeg i velikog razmjera te projektima solarno-skladišnih sistema. Zadržavanjem baterije na DC strani i očuvanjem postojećeg PV pretvarača, sistem može smanjiti opseg izmjena na lokaciji u usporedbi s rešenjima koja zahtevaju zaseban put PCS-a na AC strani baterije. Nakon isporuke, postavljanje je jednostavno — zahteva samo osnovne električne priključke — dok njegova fleksibilna i lako proširiva konfiguracija osigurava brzo proširenje kako bi se zadovoljile rastuće energetske potrebe.
Ključna vrednost Galaxy 418L DC spojenog sistema leži u njegovoj arhitekturi prilagođenoj dogradnji za PV elektrane višeg napona. Dvosmjerni DC/DC kontroler instalira se na ulaznoj strani postojećeg 690V ili 800V PV pretvarača, tako da se baterija može integrirati bez zamjene odobrene opreme pretvarača kao kod konvencionalnog DC spajanja. Budući da konačni AC izlaz i dalje ostaje unutar okvira izvornog pretvarača, projekt često može izbjeći dodatno izdavanje dozvola, pregled od strane distributera ili novi proces priključka na mrežu koji bi mogao biti pokrenut dodavanjem zasebnog AC PCS-a. Istovremeno, sistem pomaže u oporavku ograničene solarne energije, povećanju vlastite potrošnje i pomicanju viška PV proizvodnje u perioda veće vrednosti, dok prati trend napona koji se već koristi u većim PV sistemima.
Parametri sistema
Glavni parametri sistema s različitim opcijama
418 kWh, sastavljeno od 4 tekućinski hlađena baterijska paketa
CE
IEC 62619
IEC 63056
UN 38.3
MSDS
DC spajanje na PV pretvarač
EN 61000
EN 62477
EN 50549
Komunikacijski protokol upravljanja: Modbus TCP/IP, IEC 61850
ISO 27001
